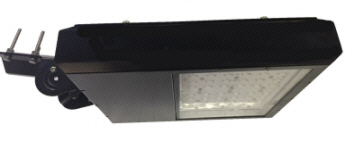

Linha ILC - Luminária LED - Delta |
 |
 |
     |
|
 |
 |
|
Descrição:
A linha ILC foi desenvolvida para substituir a iluminação convencional pela tecnologia a LED. Os emissores de luz em estado sólido tem como principal característica a eficiência, consumindo menos energia e obtendo muito mais luminosidade.
Durabilidade e redução de manutenções, são adicionais dessa tecnologia. Os modelos ILC - Delta possuem o conceito de modularidade, permitindo luminárias de varias potencias.
As ILC Delta-D são fabricadas para a rede elétrica em AC. Com conversor "full range" atende a tensões desde 90 até 270 Volts (50/60 Hz.). Está em conformidade com as normas NBR-IEC 15129/2012 e NBR IEC-60598-1 2010.
As ILCs Delta-S são alimentadas com energia DC, corrente contínua em tensões de 12 ou 24 Volts, atendendo a iluminação solar ou embarcada.
São testadas em laboratórios credenciados e aplicam-se na iluminação de áreas como parques, praças, calçadas, avenidas ou ruas. As ILCs atendem a NBR-5101 quanto a classificação tipo I até IV.
Construídas em alumínio estampado, tem acabamento liso e pintura eletrostática PU. Lente difusora em PMMA.Travamento e blindagem para isolação IP-66 (à prova de d´água sob pressão).

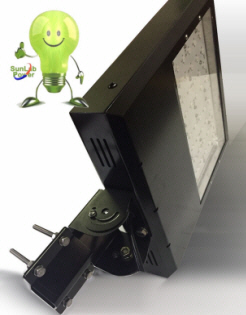

O suporte de fixação é regulável, o que permite ajustes angulares da luminária à área a ser iluminada.
|
 |
|
 |
Ecologicamente correta:
Não produz radiações ou contém substâncias nocivas à saúde humana e à natureza.
Leve e compacta, porem robusta.
Circuito:
Totalmente eletrônico e microcontrolado. Possui conversor de tensão automático, regulador de corrente e proteções. O sensor de luminosidade (fotossensor) está incorporado ao sistema, dispensando o uso de dispositivo externo.
Versátil:
Como é microcontrada, a ILC permite a programação (opcional) de iluminação para operação econômica, reduzindo a luz em tempos pré definidos, assim como a sensorização pela passagem de veículos ou pedestres.
LED:
Os emissores de luz tem vida útil acima de 70.000 horas. São encapsulados em cerâmica e montados em módulos. A perda de fluxo luminoso é inferior a 15% no decorrer deste período.
Vantagens:
Consumo reduzido: Economia maior que 40% em relação a lâmpadas de vapores;
Eficiência: Maior rendimento em lúmen por watt.
|
|
|
||
|
|
ILC Delta Módulo 15W Módulo 30 W Módulo 60W e Módulo 90 W |
|
ILC Delta Módulo 120W Módulo 150 W Módulo 180W e Módulo 210 W |
|
|
ILC Delta
|
|
ILC Delta
|
|
|
||||||||
|
Modelos |
Delta-15 |
Delta-30 |
Delta-60 |
Delta-90 |
Delta-120 | Delta-150 | Delta-180 | Delta-210 |
|
Delta-D (AC) = 100 a 270 VAC |

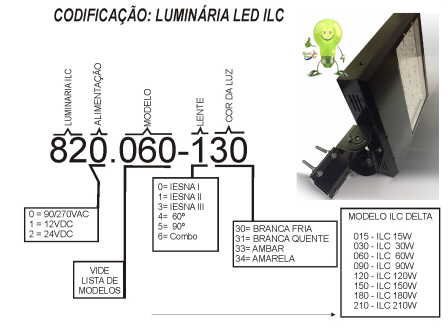

820.015 | 820.030 | 820.060 | 820.090 | 820.120 | 820.150 | 820.180 | 820.210 |
|
Delta-S (solar DC) = 12 ou 24 VDC |
821.015 | 821.030 | 821.060 | 822.090 | 822.120 | 822.150 | 822.180 | - |
| Potência Equivalente (Watts) | 15W | 30W | 60W | 90 W | 120W | 150W | 180W | 210W |
|
Altura recomendada AM** (m) |
4-7 | 5-8 | 6-8 | 6-10 | 6-10 | 7-12 | 8-12 | 8-12 |
|
Fluxo luminoso (lm) |
1.875 | 3.750 | 7.500 | 11.250 | 15.000 | 18.750 | 22.500 | 26.250 |
| ** AM = Altura de Montagem. | ||||||||
|
Características Elétricas |
Características Fotométricas |
|||
|
Tensão de Alimentação |
Delta-D = 100 a 270 VAC |
Eficiência Lúmen x Watt (lm/W) |
125 |
|
|
Delta-S = 12 ou 24 VDC |
Índice de Reprodução de cor (IRC) p/ 5500-6000 K |
>80 |
||
|
Fator de Potencia (Delta D) |
>0,97 |
Classificação por distribuição lateral (conf. lente) |
I <-> IV |
|
|
THD (V) (Delta D) |
2,2% |
Características Mecânicas |
||
|
THD (I) (Delta D) |
68,3% |
Peso (Kg) |
4,00 - 5,20 |
|
|
MTBF dos LEDs (Horas) |
70.000 |
Grau de proteção/ isolação - (NBR 6164): módulos emissores de luz |
IP-67 |
|
|
Temperatura de trabalho (Cº) |
-30º + 80º |
: eletrônica / driver |
IP-66 |
|
|
Fotossensor |
incorporado |

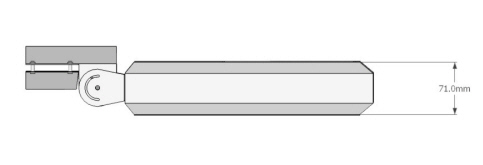

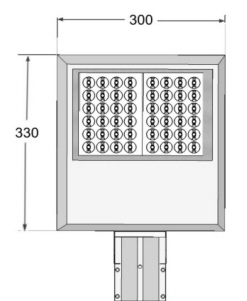

Dimensões (mm.) |
C=330-390 L=300 E=71 / |
|
